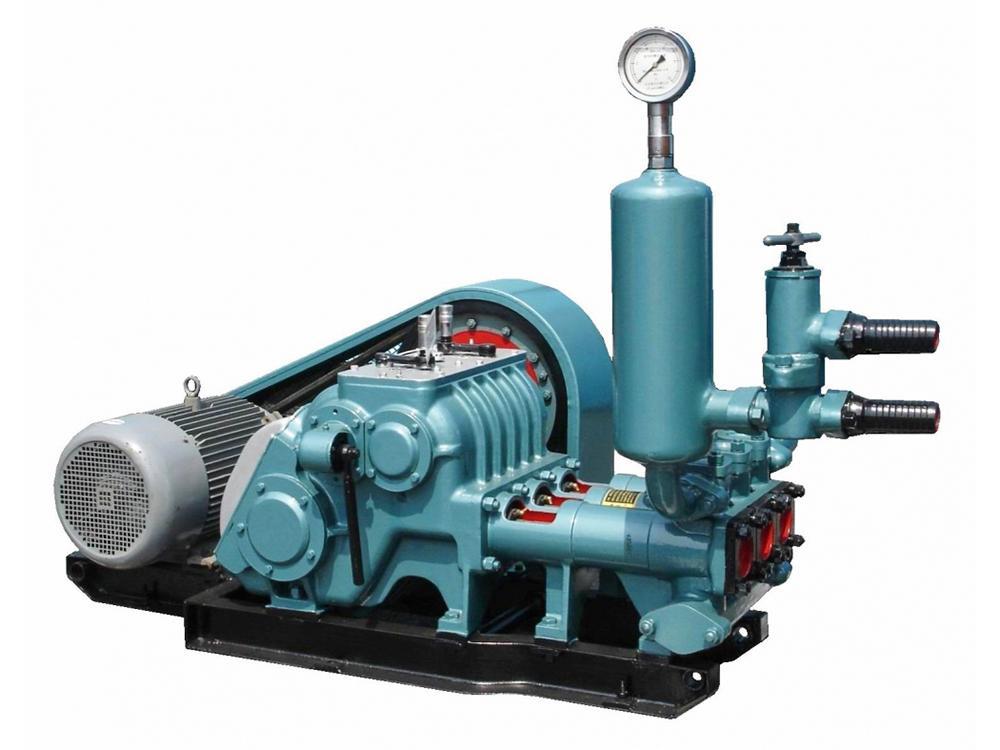

Pompe à boue triplex, Type BW-250

Introductions

La pompe à boue triplex de type BW-250 est une pompe à piston à mouvement alternatif à simple effet et triple cylindre horizontal. Elle adopte deux cylindres de diamètres différents et quatre séries variables, notamment la pompe à grande chemise de cylindre pour foreuse de trou de 1000 m et la pompe à petite chemise de cylindre pour foreuse de trou de 1500 m. La pompe à boue triplex est couplée avec la foreuse carotteuse pour le pompage efficace de la boue, et peut aussi être utilisée pour l'injection, le déversement d'eaux usées des mines et le transport longue distance de l'eau.

Paramètres
Longueur de course (mm) 100
Diamètre du cylindre (mm) 80 65
Vitesse de la pompe (min-1) 200 116 72 42 200 116 72 42
Débit (L/min) 250 145 90 52 166 96 60 35
Pression (MPa) 2.5 4.5 6.0 6.0 4.0 60. 7.0 7.0
Taux de débit (%) 85
Efficacité totale (%) 72
Puissance requise (kW) 15
Diamètre primitif de la poulie dentée V (mm) 410
Vitesse d'entrée (tr/min) 500
Hauteur d'aspiration maximum (m) 2.5
Diamètre de la tige d'entrée (mm) 76
Diamètre de la tige de drainage (mm) 51
Dimensions globales (L×l×H) (mm) 1100×995×650
Poids (kg) 500
Caractéristiques
  • La pompe à boue triplex de type BW-250 présente quatre engrenages ajustables sur une vaste plage et des paramètres améliorés permettant de répondre aux exigences des foreuses de petit et grand diamètre. Elle peut fonctionner avec la foreuse carotteuse XY-4 et la foreuse XY-5 et répondre aux différentes exigences de forage, à savoir des diamètres différents, des profondeurs de trou différentes et des carottes géologiques différentes.
  • Elle adopte un piston en caoutchouc polyuréthane S étanche de structure en bol avec une partie arrière en nylon pour une durée de vie prolongée pour le piston.
  • La tige de traction est équipée de 5 anneaux résistants à la poussière afin d'empêcher l'entrée de la boue dans le système électrique et dans le filtre de lubrification. Notre société a effectué différents tests garantissant la fiabilité de l'étanchéité et aboutissant à une haute performance et une durée de vie prolongée pour les engrenages.
  • La soupape de vidange et la vanne d'entrée sont dotées de billes en acier. Le couvercle de la soupape intègre un insert en caoutchouc permettant de réduire le bruit.
  • La pompe à boue triplex intègre un indicateur de pression amélioré BY-1 garantissant ainsi une durée de vie prolongée pour l'ensemble.
  • Facile à démonter, cette pompe à boue de haute efficacité est facile à réparer et à déplacer.
