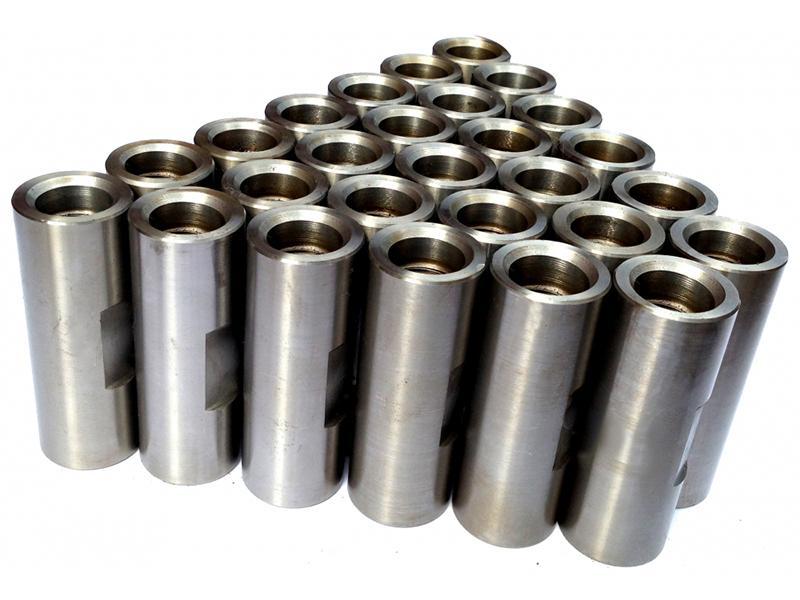

Manchon

Ces manchons se présentent en catégories différentes, à savoir le manchon pour tige de forage, le manchon conique et le manchon pour tige polie.

Les filetages internes aux deux extrémités des manchons pour tige de forage sont identiques. Ils permettent de connecter des tiges de forage de même taille et des barres de plomb avec filetage de tige de forage.

Les filetages internes aux deux extrémités des manchons réducteurs sont différents. Ils permettent de connecter des tiges de forage de taille différente ou des tiges polies et tiges de forage.

Les filetages internes aux deux extrémités des manchons de tige polie sont identiques (angle de cône=9°). Ils sont utilisés pour connecter des tiges polies ou des tiges de forage avec filetage de tige polie.

Tous les manchons sont conformes aux normes API Spec 11B et SY/T5029. Ils sont dotés de deux clés plates au niveau du cercle extérieur. Ces deux clés plates peuvent être enlevées à la demande du client.

Paramètres 1. Matériaux
Matériaux Composition chimique (wt%)
C Mn Si Cr Mo Ni V S P Cu
AISI1045 (45#) 0.42-0.50 0.50-0.80 0.17-0.37 ≦0.25 -- ≦0.25 -- ≦0.035 ≦0.035 ≦0.25
AISI4135 (35CrMoA) 0.32-0.40 0.40-0.70 0.17-0.37 0.80-1.10 0.15-0.25 ≦0.30 ≦0.07 ≦0.025 ≦0.025 ≦0.20
AISI5140 (40Cr) 0.37-0.45 0.50-0.80 0.20-0.40 0.80-1.10 -- -- -- ≦0.035 ≦0.055 ≦0.25
2. Spécifications
Taille (pieds) 5/8 3/4 7/8 1 1-1/8
Diamètre externe (+0.13, 0.25) FS 38.10 41.28 46.00 55.60 60.33
SH 31.80 38.10 41.30 50.80 57.15
Longueur (+1.57,0) 101.60 101.60 101.60 101.60 114.30
Diamètre du contre-alésage (-0.25,0) 24.26 27.43 30.61 35.38 40.13
Diamètre nominal du filetage 15/16 1-1/16 1-3/16 1-3/8 1-9/16
Profondeur du contre-alésage (+1.588,0) 11.11
Profondeur du contre-alésage du manchon de tige polie (+1.27,0) 6.35
Longueur du col de clé carré 31.8 31.8 31.8 38.1 41.3
Espacement entre les cols de clé carrés 34.9 38.1 41.3 47.6 53.9
Angle de cône du manchon de tige polie 9°
3. Spécifications du manchon conique et tailles générales
Taille (pouce) Diamètre externe (mm) Diamètre nominal du filetage (pouce) Diamètre du contre-alésage (mm) Longueur
Grande extrémité Petite extrémité Grande extrémité Petite extrémité
5/8×3/4 41.28 1-1/16 15/16 27.43 24.26 101.6
3/4×7/8 46.00 1-3/16 1-1/16 30.61 27.43 101.6
7/8×1 55.60 1-3/8 1-3/16 35.38 30.61 127.0
1×1-1/8 60.33 1-9/16 1-3/8 40.13 35.38 127.0
Caractéristiques
  • Les filetages internes sont extrudés au lieu d'être découpés, avec une surface nette et une excellente résistance.
  • La dureté du manchon est de HRA58~62. La dureté de grade SM est d'au moins HV200.
  • Les surfaces internes et externes ont été soumises à un processus de phosphatage pour éviter l'adhésion du filetage.
