Géophone haute fréquence

Applications

High frequency Le géophone capteur sismique 2HZ / 2.5HZ est principalement utilisé dans l'observation sismique profonde, la prospection avancée, l'étude des tremblements de terre naturels, la mesure et surveillance des micro-vibrations des ponts, barrages, voies ferrées, autoroutes, etc.

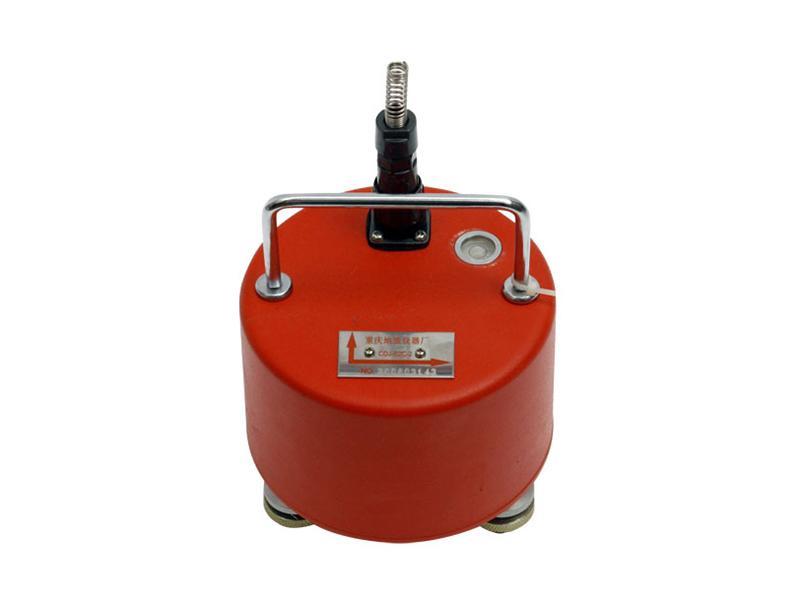

Spécifications 1. Géophone triaxial
Type CDJ-S4 CDJ-S4.5 CDJ-S10 CDJ-S15 CDJ-S28 CDJ-S30 CDJ-S38 CDJ-S40 CDJ-S60 CDJ-S100
4Hz 4.5Hz 10Hz 15Hz 28Hz 30Hz 38Hz 40Hz 60Hz 100Hz
Fréquence naturelle Fn (Hz) 4±10% 4.5±10% 10±5% 15±5% 28±5% 30±5% 38±5% 40±5% 60±5% 100±5%
Sensibilité G (v/cm/s) 0.28±5% 0.26±5% 0.30±5% 0.25±5%
Résistance des bobines Rc (KΩ) 380±5% 500±5% 650±5% 1060±5% 1080±5%
Résistance R (KΩ) 345±5% 335±5% 310±5% 415±5% 560±5% 800±5% 1020±5%
Coefficient d'amortissement Bt: 0.7±10% 0.58±10% 0.62±10% 0.6±10% 0.5±5%
Distorsion harmonique D (%) ≤0.2
Résistance d'isolement R (MΩ) ≥20
Déplacement maximal de la bobine P-P (mm) 2
Poids en suspension M (g) 13 13 8.5 8 6.3 5.9
Température ambiante (℃) -40~+70
Taille Noyau Diamètre (mm) φ27.2
Hauteur (mm) 34 32
Poids (mm) 85 86 78
Gaine W×L (mm) 96
Hauteur (mm) 80
Poids (kg) 1.2

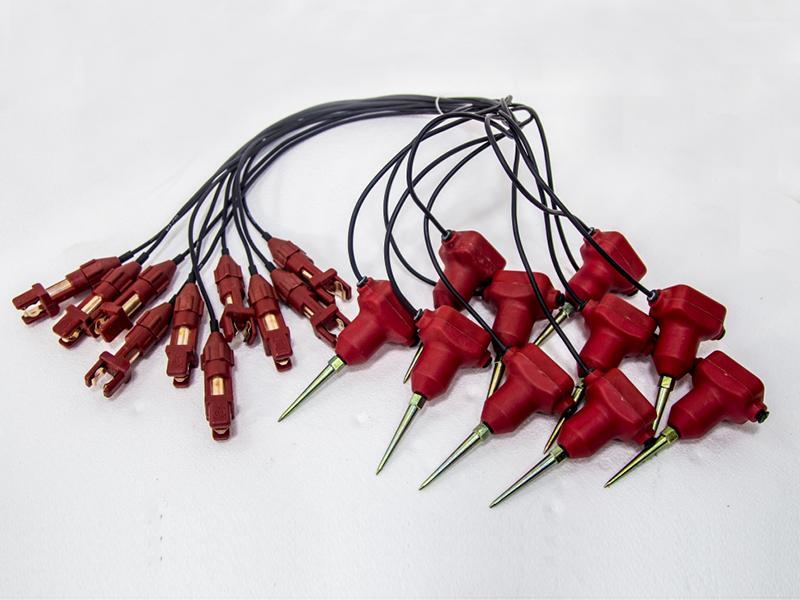

2. Géophone vertical
Type CDJ-Z4 CDJ-Z4.5 CDJ-Z10 CDJ-Z15 CDJ-Z28 CDJ-Z30 CDJ-Z38 CDJ-Z40 CDJ-Z60 CDJ-Z100
4Hz 4.5Hz 10Hz 15Hz 28Hz 30Hz 38Hz 40Hz 60Hz 100Hz
Fréquence naturelle Fn (Hz) 4±10% 4.5±10% 10±5% 15±5% 28±5% 30±5% 38±5% 40±5% 60±5% 100±5%
Sensibilité G (v/cm/s) 0.28±5% 0.26±5% 0.30±5% 0.25±5%
Résistance des bobines Rc (KΩ) 380±5% 500±5% 650±5% 1060±5% 1080±5%
Résistance R (KΩ) 345±5% 335±5% 310±5% 415±5% 560±5% 800±5% 1020±5%
Coefficient d'amortissement Bt: 0.7±10% 0.58±10% 0.62±10% 0.6±10% 0.5±5%
Distorsion harmonique D (%) ≤0.2
Résistance d'isolement R (MΩ) ≥20
Déplacement maximal de la bobine P-P (mm) 2
Poids en suspension M (g) 13 13 8.5 8 6.3 5.9
Température ambiante (℃) -40~+70
Taille Noyau Diamètre (mm) φ27.2
Hauteur (mm) 34 32
Poids (mm) 85 86 78
Gaine W×L (mm) 45x55
Hauteur (mm) 76
Poids (kg) 0.31 247
3. Géophone horizontal
Type CDJ-P4 CDJ-P4.5 CDJ-P10 CDJ-P15 CDJ-P28 CDJ-P30 CDJ-P38 CDJ-P40 CDJ-P60 CDJ-P100
4Hz 4.5Hz 10Hz 15Hz 28Hz 30Hz 38Hz 40Hz 60Hz 100Hz
Fréquence naturelle Fn (Hz) 4±10% 4.5±10% 10±5% 15±5% 28±5% 30±5% 38±5% 40±5% 60±5% 100±5%
Sensibilité G (v/cm/s) 0.28±5% 0.26±5% 0.30±5% 0.25±5%
Résistance des bobines Rc (KΩ) 380±5% 500±5% 650±5% 1060±5% 1080±5%
Résistance R (KΩ) 345±5% 335±5% 310±5% 415±5% 560±5% 800±5% 1020±5%
Coefficient d'amortissement Bt: 0.7±10% 0.58±10% 0.62±10% 0.6±10% 0.5±5%
Distorsion harmonique D (%) ≤0.2
Résistance d'isolement R (MΩ) ≥20
Déplacement maximal de la bobine P-P (mm) 2
Poids en suspension M (g) 13 13 8.5 8 6.3 5.9
Température ambiante (℃) -40~+70
Taille Noyau Diamètre (mm) φ27.2
Hauteur (mm) 34 32
Poids (mm) 85 86 78
Gaine W×L (mm) 45x55
Hauteur (mm) 76
Poids (kg) 0.31 0.31
Caractéristiques

Adoptant une haute performance et une structure solide, le géophone haute fréquence se caractérise par une grande légèreté est une robustesse remarquable. Avec des sorties séparées, notre géophone est doté d'une grande sensibilité, faible distorsion, bon coefficient d'amortissement et une haute résolution. Ce produit est capable de satisfaire les exigences de collecte des données sismiques de composants multiples. Il est principalement appliqué dans la prospection sécuritaire et la surveillance des installations publiques, notamment les ponts et les tunnels de trains.
