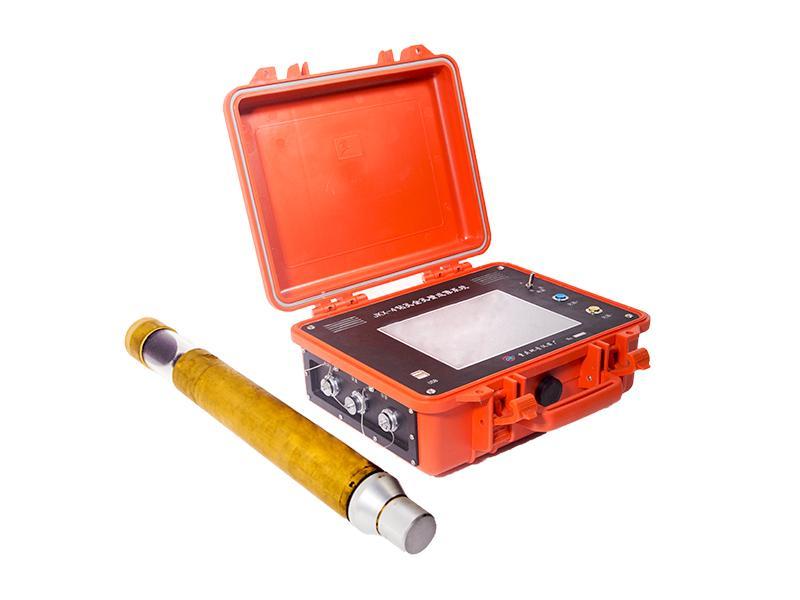

L'analyseur d'imagerie pour forage est un appareil capable de collecter les images à l'intérieur d'un trou de forage. Les images souterraines affichées par notre produit sont objectives et authentiques. Cet analyseur d'imagerie de haute performance est principalement appliqué dans l'étude et l'enquête d'ingénierie pour l'industrie géologique.
Applications
L'analyseur d'imagerie pour forage peut de façon précise aider dans la détermination de la classification lithologique, l'étude de la structure géologique, la localisation des couches intermédiaires d'argile tendre, la détection des défaillances, des fractures et des zones fracturés, l'observation des activités de l'eau souterraine, etc.
Dans l'ingénierie de la construction, l'analyseur d'imagerie pour forage peut être utilisé pour examiner la qualité du versage et de l'étanchéité, assister les tests mécaniques et géologiques, surveiller et détecter les désastres géologiques. Ce produit peut également être un guide fiable pour l'installation de l'équipement souterrain, l'inspection des canalisations souterraines et la détection avancée dans les constructions de tunnels.
Spécifications
Mode de collecte
Mode mosaïque, mode vidéo, mode mosaïque + vidéo
Mode mosaïque
Mosaïque en mouvement ascendant, mosaïque en mouvement descendant
CCD
1/3 pouce, HD sans pertes 700 lignes
Résolution verticale de l'image
0.1mm
Résolution horizontale de l'image
1024 PPI
Précision de la mesure de la profondeur
0.01m
Erreur pour profondeur
0.10%
Précision azimut
±0.1°

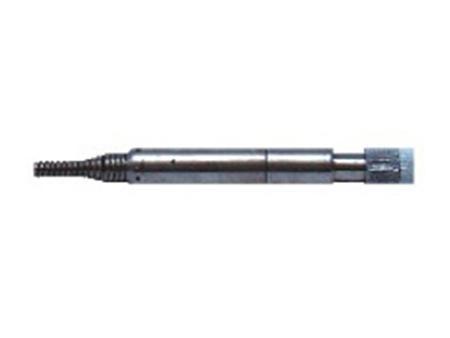

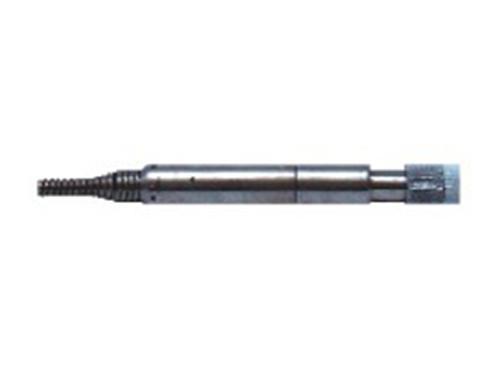

Diamètre externe de la sonde
Φ60mm
Diamètre du trou
Φ70～300mm
Vitesse descendante
2m/min～8m/min

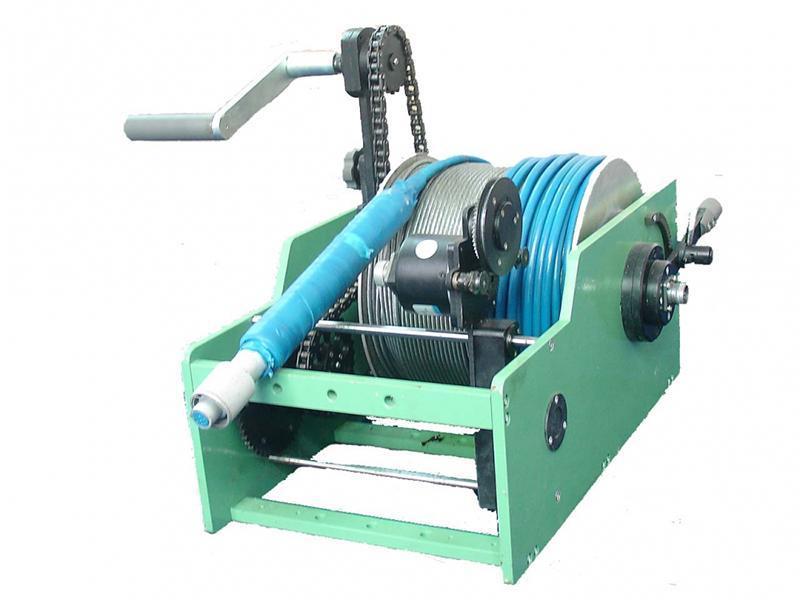

Longueur du câble
300m (150m, 600m, 800m optionnel)
Durée de vie de la batterie
8h pour 300m (capable de connecter une batterie externe ou un adaptateur)
Caractéristiques
Images claires et de haute résolution, vidéo sans interférence ou sans temporisation.
Excellente vitesse de traitement. Pendant la mosaïque d'images et l'enregistrement vidéo, la vitesse de traitement est rapide jusqu'à 10m/min.
Sonde fiable et lumineuse ajustable en continu, garantissant des images claires d'objets divers.
L'analyseur d'imagerie est stable et fiable. Doté d'une structure solide et robuste, notre appareil intègre des propriétés asismiques. La technologie d'étanchéité basée sur l'appareil de diagraphie garantit une excellente étanchéité de la sonde et de l'unité principale.
Les distorsions non linéaires causées par la caméra très grand angle peuvent être réparées sans perte en colonne 2D.
