Inclinomètre à fibre optique

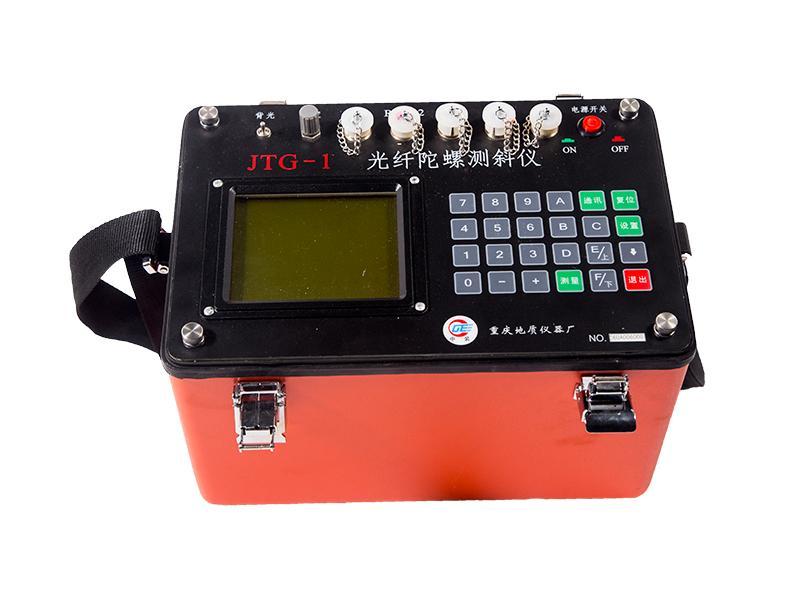

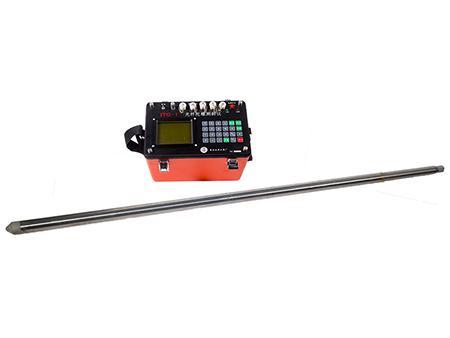

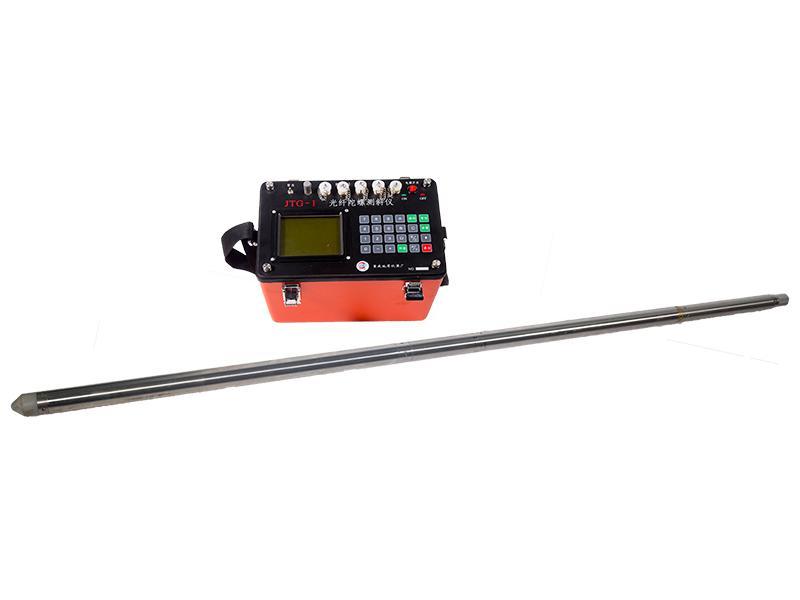

L'inclinomètre à fibre optique avec capteur gyroscope JTG-1 se compose d'une unité de collecte principale, d'un logiciel d'exploitation, d'un ordinateur portable, d'un treuil, de câbles et des sondes pour trou de forage. Adoptant un gyroscope à fibre optique de haute précision comme capteur de mesure azimut, l'inclinomètre peut être utilisé pour mesurer de façon précise l'azimut et l'inclinaison du trou de forage dans des environnements à interférence magnétique difficile, notamment les zones à minéraux magnétiques, les tubes de cuvelage en fer, etc.
Spécifications| Mesure de l'inclinomètre | 0~45°, Précision ≤0.1° |
| Mesure de l'angle d'azimut | 0~360°, Précision ≤4° (1°≤ Vertex ≤ 45°) |
| Dérive statique | ≤2°, Dérive non linéaire ≤1° |
| Mode de mesure | Mesure par point (chaque 140s) |
| Dimension de la sonde | Φ40*1900mm |
| Poids | 4.2kg |
| Profondeur du puits | ≤2000m |
| Alimentation électrique | AC220V±10% 50Hz ±5% |
| Température ambiante | -10℃~ 70℃，90%Rh |
| Dimension de l'appareil | 305*200*210mm |
| Poids de l'unité | 3kg |
- La structure solide et robuste assure une excellente capacité asismique.
- La fonction automatique optimisée considère le nord comme base de référence de la direction.
- L'inclinomètre intègre des mesures de haute précision et un stockage automatique des données.
- Les sondes peuvent connecter l'appareil de diagraphie numérique.
