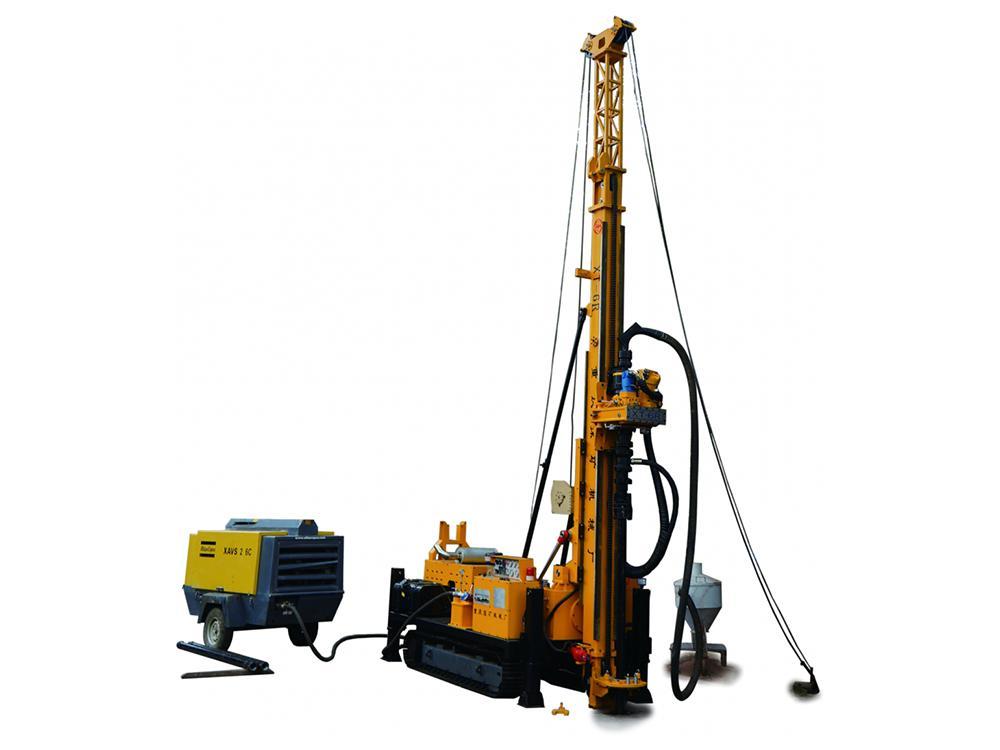

Foreuse à circulation inverse et carotteuse

Introductions

La foreuse à circulation inverse et carotteuse filaire est principalement appliquée dans le forage pour échantillonnage et le carottage diamant filaire de haute efficacité. Intégrant des technologies diverses optimisées, cette machine hautement performante permet un processus d'échange rapide.

Paramètres
Eléments Foreuse de carottage XT-6
Capacité de forage Carottage filaire Diamètre N 600 m
Diamètre H 350 m
Forage à circulation inverse Φ150 mm 300 m
Φ273 mm 40 m
Dimensions externes 6655×2150×2850
Moteur Modèle Cummins 4BTA3.9-C125
Puissance / Vitesse de rotation 93 kW/2200 rpm
Bloc moteur Ajustement de la vitesse Double moteur + pompe variable + gestion du ratio
Vitesse supérieure 0 ～ 304.4 rpm 1568. 8Nm
304.4 ～900 rpm 1568.8 ～ 511.6 Nm
Vitesse inférieure 0 ～ 76.5 rpm 6048 Nm
Vitesse de la broche principale Φ93 mm
Capacité du mandrin 160 kN
Système hydraulique Système principal Pompe de contrôle variable 28 MPa，LS
132 L/min @ 2200rpm
Système axillaire Pompe variable pression constante 22 MPa，
55 L/min @ 2200rpm
Système d'alimentation Course d'alimentation 3600 mm
Force d'alimentation 60 kN
Force de levage 120 kN
Vitesse d'avance rapide 41. 5m/min
Vitesse d'avance lente 17.3 m/min
Mât Angle du mât 90 ～ 45°
Distance de coulissement du mât 800 mm
Longueur de la tige de forage 3 m
Capacité du support 6 m
Force de serrage 160 kN
Treuil principal Force de traction d'un câble 54 kN
Vitesse maximum 42 m/min
Capacité du câble 50 m (Φ14mm)
Treuil filaire Force de traction d'un câble 13.6 kN
Vitesse maximum 128 m/min
Capacité du câble 800 m (Φ5mm)
Trains à chenilles Vitesse 1.7 ～ 3.28 km/h
Pente admissible 0 ～ 20°
Pompe à boue Cylindrée 160 L/min
Pression 6 MPa
Caractéristiques
  • Fonctions variées – peut réaliser un forage complet de 300m et un carottage diamant de profondeur 600m.
  • Multiples technologies – équipé d'un système à circulation inverse peu profond pour échantillonnage et d'une carotteuse filaire profonde. Performance de changement rapide.
  • Multi-angle – mât à angle variable améliorant la stabilité du forage.
  • Système hydraulique – adopte un système de contrôle à détection de charge, économe en énergie et de haute fiabilité.
  • Mouvement de la chenille – transport pratique et délocalisation rapide
  • Entièrement équipé – équipé de dispositif de fixation, de serrage, de desserrage, de sauvetage, de lubrification, etc.
