Appareil de mesure de champ électromagnétique, Type CLEM-V
Appareil de mesure de champ électromagnétique, Type CLEM-V

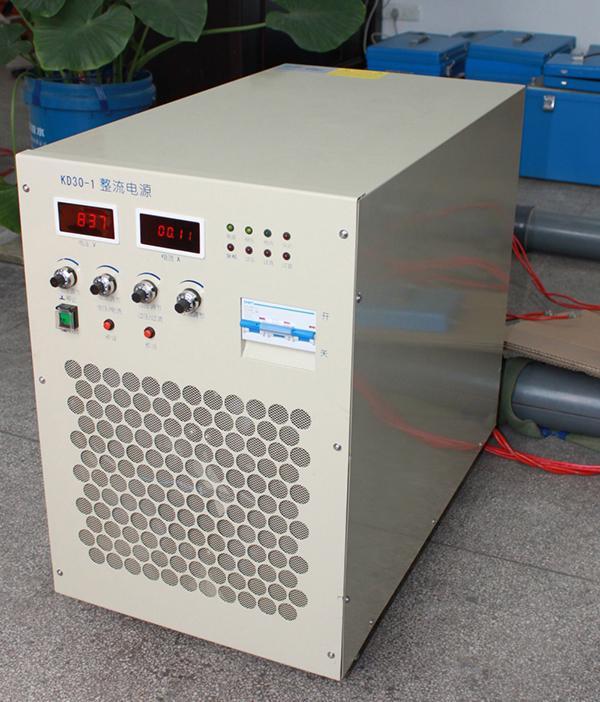

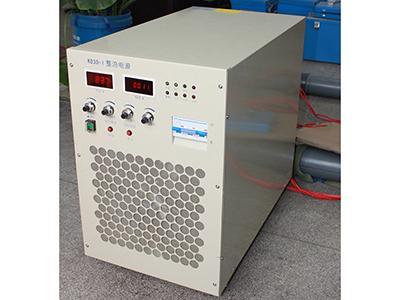

Rectificateur

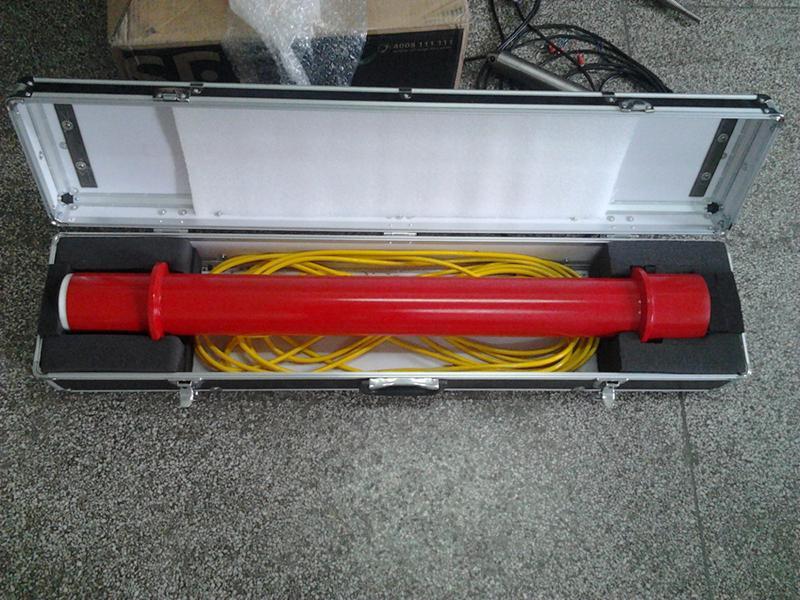

Capteur magnétique

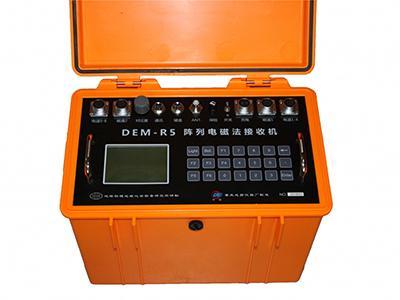

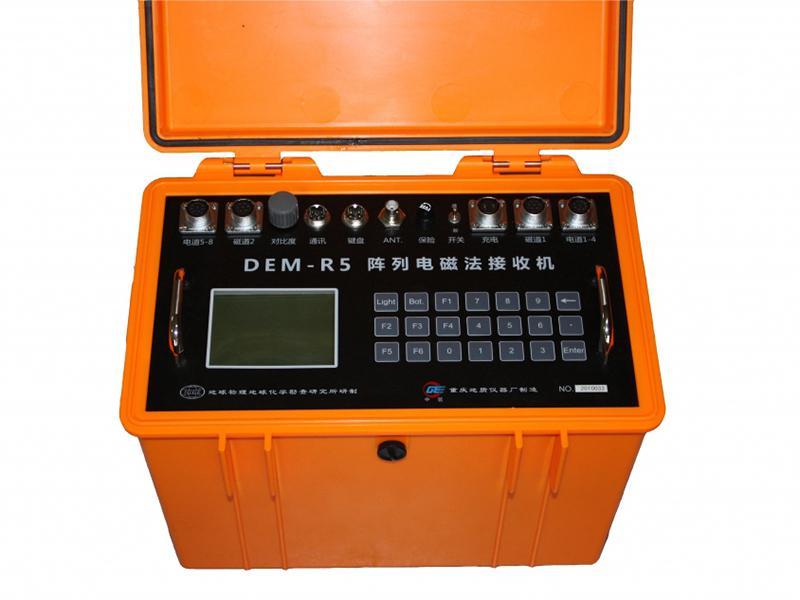

Récepteur

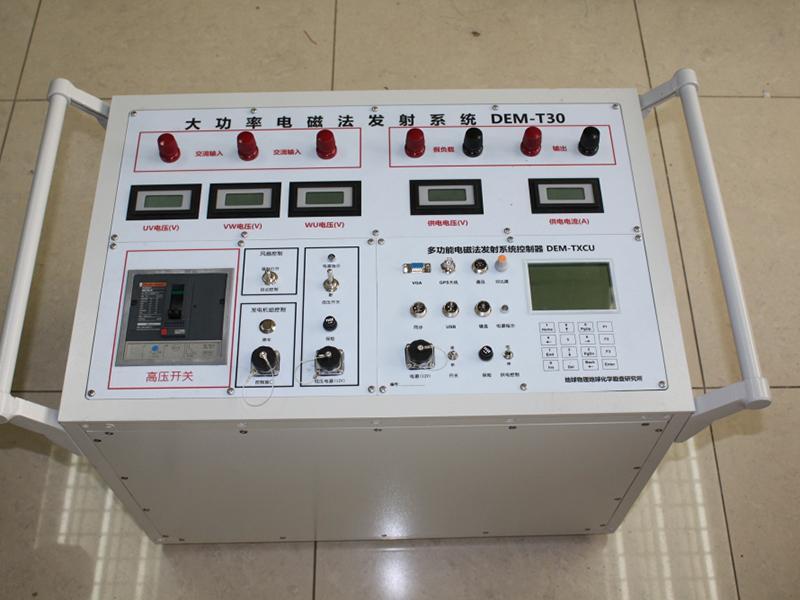

Emetteur
Applications
● Exploration de ressource de métal du sous-sol profond et de ressource minérale non métallique.
● Exploration géothermique et des sources d'eau souterraines.
● Exploration des ressources de pétrole et gaz.
● Investigation des parties exploitées des mines de charbon, développement des régions karstiques et construction de la défense civile.
● Investigation des failles actives et recherche lors des effondrements et tremblements de terre.
● Inspection des infrastructures pour autoroutes et voies ferrées.
● Surveillance et inspection de la pollution environnementale.
Composants
L'appareil de mesure de champ électromagnétique est composé d'un rectificateur KD30-1, un émetteur électromagnétique de haute puissance CLEM-T30, un récepteur électromagnétique CLEM-R5, un capteur magnétique, un logiciel de traitement, etc.
Fonctions
L'appareil de mesure de champ électromagnétique effectue la détection d'une gamme de composants qui combine des méthodes électromagnétiques de sources naturelles et artificielles:
1. CSAMT
2. AMT
3. TDIP
4. FDIP
5. SIP
6. CR
Spécifications1. Emetteur électromagnétique de haute puissance CLEM-T30
Gamme de fréquence
8000Hz~1/128Hz
Fréquence haute densité
20 fréquences par ordre de grandeur
Tension maximale
1000V
Courant maximale
30A
Puissance maximale
30kW
Forme d'onde d'alimentation
Multifréquence, fréquence unique
Modes d'exploitation
Automatique ou manuel
Fonction de protection
Protection contre la surtension, sur courant et surchauffe
Précision de la synchronisation GPS
UTC±20nS
Précision de la synchronisation OCXO
4μS/h ±0.081μS
Volume
660*440*440mm
Poids
43kg
2. Récepteur électromagnétique CLEM-R5
Gamme de fréquence
32kHz ~ 1/128Hz
Nombre de canaux
1 à 8 options
Contrôleur
Fréquence principale PC-104,300M
Support de stockage
DOC (2GB)
Précision de la synchronisation GPS
UTC ± 20nS
Précision de la synchronisation OCXO
4μS/h ±0.081μS
Gain d'un canal
1,4,16,64,256 cinq gain pré-amp 1,2,4,8 gain amp principal
Volume
340*210*250mm
Poids
7.5kg (y compris la batterie au lithium)
Caractéristiques
1. Emetteur électromagnétique de haute puissance CLEM-T30
Transmission multifonction: L'émetteur réalise une transmission de haute puissance CSAMT, TDIP, FDIP, SIP et CR.
Puissance à fréquence unique et multifréquence: L'émetteur peut mesurer plusieurs paramètres pour une excellente efficacité de fonctionnement.
Puissance à balayage en fréquence automatique: La commutation de la puissance se fait automatiquement en fonction de la fréquence établie, pas besoin d'intervention manuelle.
Synchronisation de haute précision GPS+OCXO: Sans la dérive cumulative de temps, l'émetteur peut réaliser une synchronisation précise de l'alimentation et à tout moment.
Technique de contrôle CPLD: Actualisation possible pour le matériel et le logiciel.
2. Récepteur électromagnétique CLEM-R5
Mesure de paramètres multiples: Le récepteur peut effectuer des mesures AMT, CSAMT, TDIP, FDIP, SIP et CR.
Gamme d'observation: Le récepteur peut fonctionner de façon autonome ou coopérer avec un réseau sans fil.
Mesure automatique: La mesure automatique est possible pour toutes les méthodes, ce qui permet d'économiser la main d'œuvre et améliorer l'efficacité de fonctionnement.
Synchronisation: Sans la dérive cumulative de temps, la synchronisation de haute précision GPS+OCXO peut réaliser des mesures synchronisée précises et à tout moment.
ADC double: ADC 24-digit à grande vitesse et basse vitesse pour chaque canal.
Technique de contrôle FPGA: Actualisation possible pour le matériel et le logiciel.
